Frame grabber Data Translation DT3130

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

Frame grabber Data Translation DT3130

Do trzech frame grabberów na jednej karcie PCI. Umożliwia jednoczesne pozyskiwanie obrazów z paru źródeł wideo przy niskim koszcie sprzętu. Obsługuje standardowe monochromatyczne i kolorowe źródła sygnału wideo poprzez wejścia composite i S-Video.

Zawiera funkcjonalność do trzech frame grabberów na jednej karcie PCI, umożliwiając jednoczesne pozyskiwanie obrazów z paru źródeł przy zachowaniu niskich kosztów sprzętu; Obsługuje źródła wideo monochromatyczne, kolorowe composite oraz S-Video (Y/C); Dostępna opcja izolacji zabezpiecza przed przepięciami od urządzeń przemysłowych; Programowalne wyjścia dla precyzyjnego sterowania kamerą; Wyjście zasilające 12 V dla zasilania kamer; Architektura MACH Series© z obsługą magistrali PCI w trybie bus-master umożliwia pozyskiwanie i transfer obrazów do pamięci karty grafiki lub pamięci systemowej z prędkością 30 ramek na sekundę (RS-170/NTSC) lub 25 ramek na sekundę (CCIR/PAL); Dostarczany z oprogramowaniem DT-Aquire (pozyskiwanie, wyświetlanie i zachowywanie obrazów), sterownikami i kompletną dokumentacją; Wsparcie dla systemów operacyjnych Microsoft® Windows® 98, Windows® Me, Windows NT® 4.0 i Windows® 2000.

Opis

Seria DT3130

Idealny dla zastosowań wymagających jednoczesnego pozyskiwania z wielu źródeł. Seria tanich frame grabberów DT3130 zawiera funkcjonalność do trzech osobnych frame grabberów, i to tylko na jednej karcie PCI. Opcjonalnie mogą być wyposażone w izolację przed przepięciami od urządzeń przemysłowych, dzięki czemu można skoncentrować się na rozwoju aplikacji bez zwracania uwagi na niepotrzebne dodatki.

Zaawansowana elastyczność wejść

Frame grabbery serii DT3130 dostępne są w następujących konfiguracjach:
DT3131 posiada trzy multipleksowane wejścia, z których jedno w danej chwili jest aktywne, umożliwia podłączenie do trzech kolorowych kamer NTSC/PAL lub jednej S-Video i dwóch RS-170/CCIR/NTSC/PAL;
DT3132 posiada sześć multipleksowanych wejść, z których dwa w danej chwili są aktywne, umożliwia podłączenie do sześciu kolorowych kamer NTSC/PAL lub dwóch S-Video i czterech RS-170/CCIR/NTSC/PAL;
DT3133 posiada dziewięć multipleksowanych wejść, z których trzy w danej chwili są aktywne, umożliwia podłączenie do dziewięciu kolorowych kamer NTSC/PAL lub trzech S-Video i sześć RS-170/CCIR/NTSC/PAL.

Elastyczne działanie

Seria DT3130 została zaprojektowana tak, aby zapewnić elastyczność działania. Frame grabbery na karcie są od siebie niezależne, z niezależnie wyzwalanymi wejściami i strobowymi wyjściami. Mogą działać niezależnie lub jednocześnie. To umożliwia dopasowanie konfiguracji karty do specyficznych wymagań aplikacji niezależnie od tego, czy jest to naukowo-badawcza analiza pojedynczych obrazów, czy też jednoczesne pozyskiwanie wielu obrazów dla zastosowań wizji maszynowej.

Opcje przemysłowe dla spełnienia twoich potrzeb

Frame grabbery serii DT3130 zostały zaprojektowane dla użytkowania w instalacjach przemysłowych. Zostały w tym celu wyposażone w opcję izolacji wejść i wyjść.

Precyzyjne sterowanie kamerą

Każdy frame grabber serii DT3130 zawiera elastyczne możliwości liczników hsync i vsync oraz programowalne wyjście strobowe. Każde wyjście strobowe frame grabbera może bazować na liczniku hsync i vsync i może pracować w trybie pojedynczego ujęcia, w trybie pracy ciągłej lub w trybach programowo sterowanych. Wyjście strobowe ma możliwość programowania polaryzacji i czasu trwania pulsu. Ta cecha pozwala na precyzyjną synchronizację i sterowanie kamerami i źródłami światła w wymagających aplikacjach. Dodatkowo ta cecha powoduje, że frame grabbery serii DT3130 są odpowiednie dla wielu innych aplikacji, gdzie wymagana jest kontrola zewnętrznych zdarzeń bazujących taktowaniu sygnału synchronizującego wideo.

Wysokowydajny transfer danych i wyświetlanie obrazów

Frame grabbery serii DT3130 stosują architekturę serii MACH dla wyświetlania obrazów na ekranie w czasie rzeczywistym. Dzięki zastosowaniu bardzo szybkiej magistrali PCI pracującej w trybie bus-master (transfer do 132 MB/s), mogą dokonywać transferu nieograniczonej ilości ramek obrazu, w czasie rzeczywistym, poprzez magistralę do pamięci systemowej. Dodatkowo, dzięki wykorzystaniu funkcji DirectDraw (DDI) wbudowaną w Windows 98/NT 4.0/2000/ME, może wyświetlać żywy obraz wideo z niedestrukcyjną nakładką bez potrzeby użycia drogiego sprzętu do wyświetlania grafiki wbudowanego w kartę frame grabbera. Poprzez użycie niezależnej karty grafiki VGA, istnieje swoboda jej wyboru dla zapewnienia spełnienia specyficznych wymagań aplikacji.

Procesor systemowy dostępny dla przetwarzania obrazów

Ponieważ urządzenia systemowe nie są pochłonięte transferem danych dzięki technologii Bus Master, procesor komputera jest wolny dla wykonywania szybkiego przetwarzania obrazów na podstawie pozyskanych danych. Można pozyskiwać następny obraz w czasie, gdy pierwszy jest jeszcze przetwarzany.

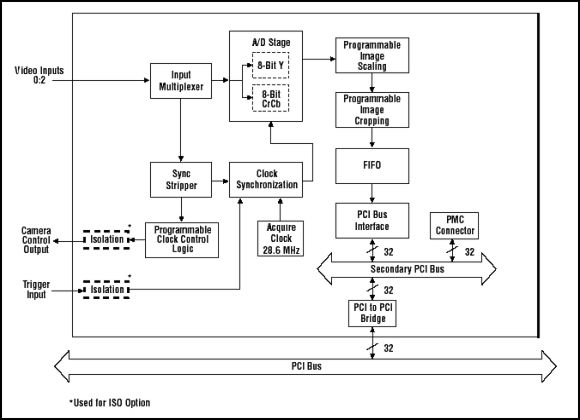

Schemat blokowy frame grabbera Data Translation DT3131:
Schemat blokowy frame grabbera Data Translation DT3131

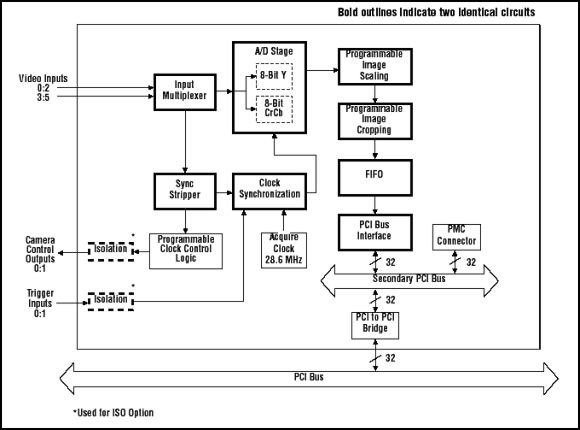

Schemat blokowy frame grabbera Data Translation DT3132:
Schemat blokowy frame grabbera Data Translation DT3132

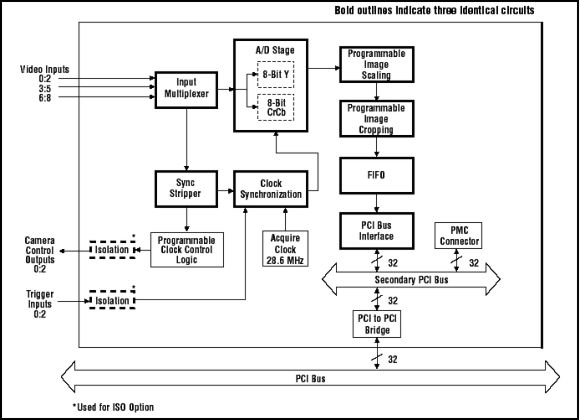

Schemat blokowy frame grabbera Data Translation DT31313:
Schemat blokowy frame grabbera Data Translation DT3133

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® 98, Windows® Me, Windows NT® 4.0 i Windows® 2000 i składa się z narzędzi rozwojowych DT Frame Grabber SDK© oraz DT-Active Open Layers© dla tworzenia własnych aplikacji. DT Frame Grabber SDK© (dostarczane w komplecie z frame grabberem) jest kompletną biblioteką dla programistów, która zawiera zestaw instrukcji sprzętowo niezależnych, czyli mogą obsługiwać różne frame grabbery firmy Data Translation z wykorzystaniem Visual C lub Visual C++. Opcjonalne narzędzie DT-Active Open Layers©, to kontrolka ActiveX®, która umożliwia wykorzystanie frame grabberów Data Translation przy użyciu graficznych środowisk programistycznych, takich jak Microsoft® Visual Basic lub Visual C++. Oba pakiety spełniają wymogi otwartej architektury programistycznej Data Translation DT-Open Layers®, dostarczając w ten sposób wspólny interfejs aplikacji (API) dla wszystkich frame grabberów Data Translation. To zabezpiecza wcześniejsze oprogramowanie przed przyszłymi inwestycjami związanymi ze zmianami lub uaktualnieniami sprzętu dla pozyskiwania obrazów. Kiedy jest instalowany nowy sprzęt Data Translation, wystarczające jest zainstalowanie towarzyszącego mu sterownika i automatycznie zostają dodane zalety nowej karty do istniejącej już aplikacji.

Dane techniczne

Wejście wideo

  • Format danych: RS-170/RS-330/NTSC (60 Hz) lub CCIR/PAL (50 Hz) w formacie composite lub S-Video (Y/C); wybierane programowo
  • Taktowanie: obsługa taktowania 60 i 50 Hz, wybierane programowo
  • Wejścia: DT3131: 1 aktywne wejście w danej chwili czasu; 3 multipleksowane wejścia composite lub 1 S-Video i 2 composite
    DT3131: 2 aktywne wejście w danej chwili czasu; 6 multipleksowanych wejść composite lub 2 S-Video i 4 composite
    DT3131: 3 aktywne wejście w danej chwili czasu; 9 multipleksowanych wejść composite lub 3 S-Video i 6 composite
  • Sygnał wideo: 1 V, 75 Ohm
  • Rozdzielczość: 640x480 (60Hz) lub 768x576 (50Hz)

Pozyskiwanie

  • Digitalizacja: Dwa 8-bitowe przetworniki A/D, jeden dla danych monochromatycznych, drugi dla danych chrominancji; dane przekształcone do YCrCb
  • Fluktuacja piksela: maksymalnie +/-6.0 ns
  • Współczynnik kształtu: 1:1, kwadratowe piksele, zależny od współczynnika skalowania
  • Szybkość pozyskiwania ramek: 1/30 s (60 Hz) lub 1/25 s (50 Hz)
  • Tryby pozyskiwania: z przeplotem (może rozpocząć pozyskiwanie od następnego pola, od następnego parzystego pola lub od następnego nieparzystego pola dla przeplotu); pojedyncza ramka, pojedyncze pole lub operacja ciągła; programowo wybieralne

Przetwarzanie na karcie frame grabbera

  • Obszar roboczy: programowalne prostokątne okno (ROI) definiujące obszar obrazu przesyłany do pamięci ekranu lub pamięci systemowej; piksele poza tym oknem są ignorowane
  • Skalowanie: Skaluje obrazy poprzez liniową interpolację fazową; użyteczne dla redukowania rozmiaru obrazu wyświetlanego w oknie w środowisku Windows z zachowaniem szczegółów obrazu; obrazy mogą być skalowane do minimalnego rozmiaru 4 x 4 piksele

Formaty danych

  • Dane obrazu mogą być wyprowadzane w formacie RGB 32-, 24-, 16- i 15-bitowym, YUV 16-bitowym lub monochromatycznym 8-bitowym

Sygnały sterujące

  • Zewnętrzne wejścia wyzwalające: DT3131: jedno, DT3132: dwa, DT3133: trzy; jedno na każde aktywne wejście wideo; format TTL
  • Zewnętrzne wyjścia strobowe: DT3131: jedno, DT3132: dwa, DT3133: trzy; jedno na każde aktywne wejście wideo; indywidualnie sterowane; format TTL; programowalne liczniki hsync i vsync i programowalna długość pulsu od 3.3 do 427 ms z wybieraną polaryzacją
  • Sterowanie sygnałami izolacji: dostępne poprzez opcję ISO: 3 wejścia wyzwalające, izolowane optycznie >250 VDC, logiczne wysokie napięcie wejściowe 3.5-32 VDC, logiczne niskie napięcie wejściowe <1.0 VDC, rezystancja wejściowa 3.3 kOhm typowo; 3 wyjścia strobowe, izolowane optycznie >250 VDC, maksymalny prąd obciążenia 100 mA, maksymalne napięcie obciążenia 40 VDC, zabezpieczenie przepięciowe @300 mA

Karta grafiki

  • Dla wyświetlania obrazu wideo używana jest karta grafiki komputera i ekran monitora. Wyświetlanie żywego obrazu wideo i niedestrukcyjnej nakładki graficznej realizowane jest za pomocą Direct Draw (DDI).

Szybkość transferu obrazu wideo

  • Obrazy są pozyskiwane tak szybko, jak pozwala na to urządzenie dostarczają obraz wideo. Typowo 55 MB/s, maksymalnie 132 MB/s. Dla transferu danych do pamięcii systemowej komputera PC, karta pracuje jako Bus Master i wykorzystuje tryb Burst Mode dla transferu danych poprzez magistralę PCI.

Opis konektorów

Wymagania zasilania

  • +5V @ 1A typowo
  • +12V @ 1.5A maksymalnie (dla zasilania kamery)

Wymiary i informacje środowiskowe

  • Wymiary: Płyta dla magistrali PCI, 17.5 L x 10.7 H cm (6.875" x 4.2")
  • Ciężar: 150 g
  • Temperatura: użytkowania: 0 - 50°C; przechowywania: -25 - 70°C
  • Wilgotność względna: do 90%, nieskondensowana

Środowisko programowe

  • sterowniki dla Microsoft® Windows® 98, Me, NT® 4.0 i 2000
  • program DT-Acquire dla pozyskiwania, wyświetlania i zachowywania obrazów wideo, dostarczany z kartą frame grabbera
  • programowanie przy użyciu interfejsu DLL (Data Translation Frame Grabber SDK©) za pomocą Microsoft® Visual C++®
  • programowanie przy użyciu interfejsu ActiveX (OCX) (DT-Active Open Layers©) za pomocą Microsoft® Visual Basic® lub C++®

Dokumenty

dt3130.pdf - Ulotka - w języku angielskim
framegrabbers.pdf - Porównanie sprzętu - w języku angielskim
