Inteligentna kamera przemysłowa Matrox Iris P-Series

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

Inteligentna kamera przemysłowa Matrox Iris P-Series

Inteligentna kamera przemysłowa z architekturą procesora Intel® embedded i systemem operacyjnym Microsoft® Windows® CE .NET programowana za pomocą narzędzi dla Microsoft® Windows® z biblioteką Matrox Imaging Library. Rozdzielczość od VGA do 1.3 Mp.

Wysokiej czułości monochromatyczny i kolorowe czujniki CCD o rozdzielczościach od VGA do 1.3 Megapiksela; Architektura procesora Intel® embedded z systemem operacyjnym Microsoft® Windows® CE .NET; Programowane za pomocą narzędzi rozwojowych Microsoft® i biblioteki Matrox Imaging Library (MIL); Konfigurowanie i monitorowanie poprzez przeglądarkę WWW; Wyzwalanie zewnętrzne lub wewnętrznie kontrolowana migawka elektroniczna; Interfejs sieciowy Ethernet; Port komunikacji szeregowej RS-232; Zewnętrzne wejścia/wyjścia cyfrowe; W pojedynczej obudowie lub dwuczęściowej obudowie (zdalna głowica kamery i jednostka procesora).

Opis

Najlepsza z dwóch światów

Inteligentna kamera przemysłowa Matrox Iris P-Series oferuje najlepsze połączenie tradycyjnej kamery przemysłowej z elastycznością tradycyjnego systemu wizyjnego bazującego na komputerze PC. Matrox Iris P-Series jest w pełni programowalnym urządzeniem umozliwiającym zaawansowane dostosowywanie przez firmy OEM i integratorów do indywidualnych wymagań rynkowych. Jej wewnętrzna architektura procesora Intel® embedded dostarcza mocy obliczeniowej wystarczającej dla obsługi typowych aplikacji widzenia maszynowego. Inteligentna kamera przemysłowa Matrox Iris P-Series uźywa systemu operacyjnego czasu rzeczywistegoaby dostarczyć wydajność i niezawodność niezbędną dla krytycznych aplikacji widzenia maszynowego. Jej przyjazne środowisko programistyczne Windows® minimalizuje czas nauki i maksymalizuje elastyczność rozwoju. Dodatkowo biblioteka dla programistów Matrox Imaging Library (MIL) dostarcza narzędzi dla przetwarzania i analizy obrazów, które umożłiwiają firmom OEM i integratorom realizować swoje prace szybko i pewnie.

Obudowa jedno- lub dwuczęściowa

Dostępna jest w pojedynczej obudowie lub w dwu częściach - zdalna głowica kamery i jednostka procesora. Dzięki temu inteligentna kamera przemysłowa Matrox Iris P-Series pasuje do wielu typowych aplikacji widzenia maszynowego. W wersji dwuczęściowej, dzięki złączom MDR26, połączenie zdalnej głowicy z jednostką procesora można wykonać za pomocą standardowego kabla Camera Link® o długości do 5 m.

Czujniki optyczne o wysokiej dokładności

Inteligentne kamery przemysłowe Matrox Iris P-Series używają czujników optycznych CCD ze skanowaniem progresywnym i kwadratowym pikselem. Dzięki temu tworzą precyzyjny, ostry, zwarty, szczegółowy obraz dla trafnej i precyzyjnej analizy obrazów. Rodzina dostępnych czujników obejmuje rozdzielczości od VGA do 1.3 Megapiksela, wersje monochromatyczne i kolorowe oraz dużymi prędkościami skanowania ramki obrazu. Czujniki te dostarczają zewnętrznie wyzwalanej globalnej migawki elektronicznej, która umożliwia pozyskiwanie szybko poruszające się obiekty na na ostrych obrazach. Dostępna w kamerze jednostka FPGA umożliwia wstępne przetwarzanie danych z czujnika (np. interpolację barw) zwalniając w ten sposób mikroprocesor dla bardziej zaawansowanych zadań przetwarzania i analizy obrazów, komunikacji i kontroli.

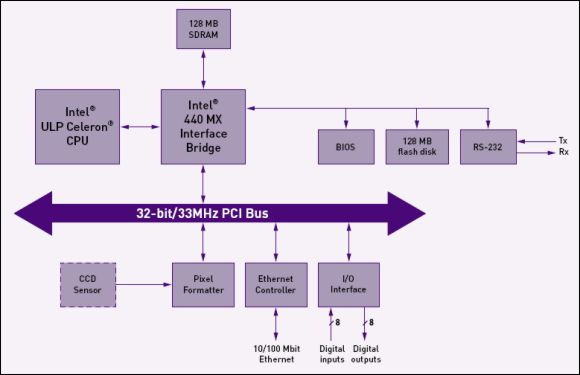

Schemat blokowy kamery Matrox Iris P-Series

Architektura procesora Intel® embedded

Zaawansowane przetwarzanie i analiza obrazów, komunikacja i funkcje kontroli są wykonywane w inteligentnych kamerach przemysłowych Matrox Iris P-Series za pomocą procesora Intel® Ultra Low Power (ULP) Celeron® z towarzyszącym mu na płycie głównej mostkiem interfesu Intel® 440MX. Dysk flash oraz pamięć SDRAM wewnątrz kamery dostarcza wystarczającej przestrzeni na zachowywanie i uruchamianie systemu operacyjnego, biblioteki MIL oraz własnych aplikacji widzenia maszynowego.

Komunikacja i wejścia/wyjścia

Inteligentna kamera przemysłowa Matrox Iris P-Series posiada interfejs sieciowy Ethernet 10/100 Mb, który dostarcza możliwości połączenia z siecią przemysłową, natomiast insterfejs szeregowy RS-232 oraz 16 przemysłowych wejść/wyjść cyfrowych (8 wejść i 8 wyjść) umożliwiają bezpośrednią interakcję w innymi fabrycznymi urządzeniami automatyki.

Środowisko programowe

Windows® CE .NET i eMbedded Visual C++

Inteligentna kamera przemysłowa Matrox Iris P-series dostarczana jest z preinstalowanym kompaktowym systemem operacyjnym czasu rzeczywistego Microsoft® Windows® CE .NET. Windows® CE .NET dostarcza sprzętowych możliwości czasu rzeczywistego (np. przewidywalną odpowiedź na przerwania, przełączanie zadań nawet w przypadku przeciążenia procesora), szybkiego startu i natychmiastowego zamykania. Programowanie aplikacji dla Microsoft® Windows® CE .NET jest realizowane przy użyciu podzbioru funkcji Win32® API za pomocą środowisk krosplatformowych. Kod aplikacji C/C++ jest kompilowany za pomocą Microsoft® eMbedded Visual C++® uruchamianym na komputerze PC. Program wykonawczy jest ładowany do kamery za pomocą połączenia Ethernet. Za pomocą tego samego połączenia program ten może być także zdalnie debugowany z komputera, na którym uruchomiono Microsoft® eMbedded Visual C++®.

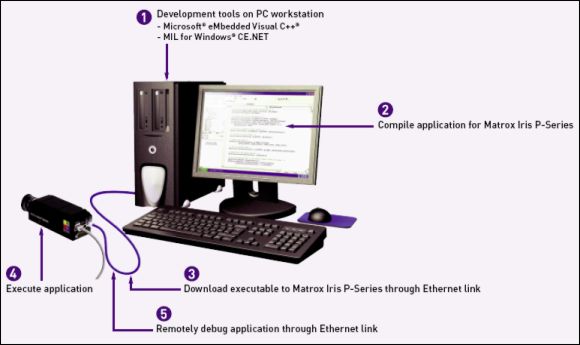

Krosplatformowe programowanie kamery Matrox Iris P-Series

Matrox Imaging Library

Matrox Imaging Library (MIL) to biblioteka programistyczna wysokiego poziomu z bogatym zbiorem zoptymalizowanych funkcji dla przetwarzania i analizy obrazów. Dla większej ilości informacji patrz: Matrox Imaging Library

Sposoby użycia

Inteligentna kamera przemysłowa Matrox Iris P-Series może być skonfigurowana aby pracować jako urządzenie autonomiczne lub jako urządzenie sieciowe. W każdym z tych przypadków aplikacja może być na stałe rezydentna lub ładowana podczas włączania kamery. W trybie autonomicznym aplikacja jest wykonywana bez zdalnych interakcji. W trybie urządzenia sieciowego aplikacja jest wykonywana pod kontrolą aplikacji nadzorującej, która jest wykonywana na zdalnym komputerze PC i komunikuje się poprzez połączenie sieciowe. Matrox Iris P-Series może być także skonfigurowana tak, aby działać jako serwer www.

Konfiguracja i monitorowanie

Konfigurowanie i monitorowanie inteligentnej kamery przemysłowej Matrox Iris P-Series jest realizowane poprzez rezydentne aktywne strony www, które mogą być zdalnie osiągane poprzez Microsoft® Internet Explorer. Ten interfejs bazujący na stronach www umożliwia użytkownikowi z odpowiednimi uprawnieniami oglądać informacje o statusie (interfejs sieciowy, użycie dysku flash i pamięci SDRAM, temperatury, logi zdarzeń itp.) oraz konfigurować parametry operacyjne (np. proces startu, interfejs sieciowy, aplikacje do uruchamiania, wersję firmware itp.). To pozwala także operatorowi na zdalne podglądanie żywego obrazu wideo dla ustawienia (wyrównania położenia) kamery oraz ustawienia ostrości.

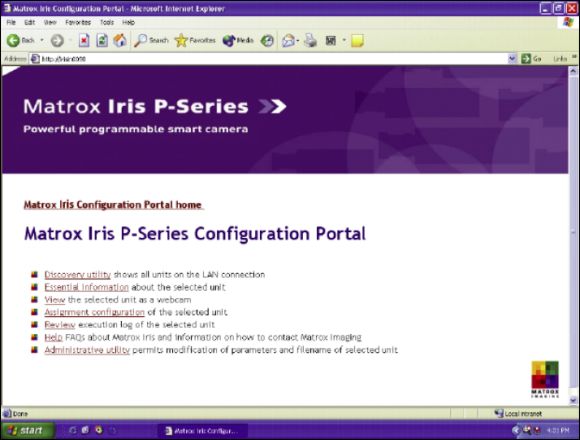

Konfiguracja i monitorowanie kamery Matrox Iris P-Series

Dane techniczne

Model: IP300(R)* IP300C(R)* IP300H(R)* IP700(R)* IP1200(R)* IP1200H(R)*
Specyfikacja głowicy kamery:
Typ kamery: Cyfrowa kamera CCD
Kolor/Mono: Monochromatyczna Kolorowa Monochromatyczna Monochromatyczna Monochromatyczna Monochromatyczna
Rozmiar czujnika [piksele]: 640 (H) x 480 (V) 640 (H) x 480 (V) 640 (H) x 480 (V) 1024 (H) x 768 (V) 1280 (H) x 1024 (V) 1280 (H) x 1024 (V)
Typ czujnika: CCD ze skanowaniem progresywnym Sony ICX098BL CCD ze skanowaniem progresywnym Sony ICX098BQ CCD ze skanowaniem progresywnym Kodak KAI-0340S CCD ze skanowaniem progresywnym Sony ICX204AL CCD ze skanowaniem progresywnym Sony ICX205AL CCD ze skanowaniem progresywnym Sony KX267AL
Rozmiar optyczny: 1/4" 1/4" 1/3" 1/3" 1/2" 1/2"
Rozmiar komórki czujnika: 5.6 µm (H) x 5.6 µm (V) 5.6 µm (H) x 5.6 µm (V) 7.4 µm (H) x 7.4 µm (V) 4.65 µm (H) x 4.65 µm (V) 4.65 µm (H) x 4.65 µm (V) 4.65 µm (H) x 4.65 µm (V)
Maksymalna szybkość ramki: 30 r/s przy pełnej rozdzielczości 30 r/s przy pełnej rozdzielczości 100 r/s przy pełnej rozdzielczości 20 r/s przy pełnej rozdzielczości 7.5 r/s przy pełnej rozdzielczości 15 r/s przy pełnej rozdzielczości
Zakres wzmocnienia: 2 - 36 dB 2 - 36 dB 6 - 42 dB 2 - 36 dB 2 - 36 dB 2 - 36 dB
Szybkość migawki: 100 us - 0.5 s 100 us - 0.5 s 45 us - 83 ms 100 us - 0.5 s 100 us - 0.5 s 100 us - 0.5 s
Opóźnienie synchronizacji zewnętrznej: 85 us 85 us 25 us 75 us 155 us 80 us
Procesor:
Typ procesora: Procesor Intel® ULP Celeron®
Prędkość: 400 MHz
Pamięć RAM/Flash: 128 MB / 128 MB
System operacyjny: Microsoft® Windows® CE .NET 4.2 (konfigurowanie poprzez usługi TCP/IP, telnet, http oraz ftp)
Interfejsy:
Sieć LAN: Ethernet 10 / 100 Mbit/s
Szeregowy: RS-232
Wejścia/wyjścia cyfrowe: 8 wejść i 8 wyjść
Mechanika/elektryka:
Wymagania zasilania: +24 V DC @ 0.375A, max. 9 W
Mocowanie obiektywu: CS (C po zastosowaniu adaptera C-CS)
Wymiary (D x S x W): Wersja jednoczęściowa: 154.1 mm x 60.6 mm x 51.3 mm; Wersja dwuczęściowa: głowica kamery: 39.3 mm x 68.2 mm x 48.8 mm, jednostka procesora: 150.2 mm x 60.6 mm x 51.3 mm
Ciężar: Wersja jednoczęściowa: 435 g; Wersja dwuczęściowa: głowica kamery: 185 g, jednostka procesora: 435 g
Temperatura pracy: 0 °C to 45 °C
Wilgotność: do 95% (nieskondensowana)
Certyfikaty: CE klasa A, FCC klasa A, RoHS
Środowisko programowe:
Narzędzia konfiguracyjne: Narzędzie konfiguracyjne Matrox, serwisy Telnet, HTTP lub FTP
Narzędzia rozwojowe: Microsoft eMbedded Visual C++ 4.0 z Service Pack 4 (dostępne do pobrania ze stron internetowych firmy Microsoft) oraz Matrox MIL for Windows CE .NET
Wymagania systemowe PC: Microsoft Windows XP Professional, 128 MB pamięci RAM, 450 MB wolnego miejsca na dysku, Microsoft Internet Explorer 6.0 oraz port Ethernet 100 Mbit



Dokumenty

irisp.pdf - Ulotka - w języku angielskim
irisp-millicensing.pdf - Zasady licencjonowania oprogramowania MIL dla kamer Matrox Iris P-Series - w języku angielskim
