System wizyjny Matrox 4Sight M

System wizyjny Matrox 4Sight M

Matrox 4Sight M jest przemysłowym systemem wizyjnym trzeciej generacji. System ten integruje w sobie pozyskiwanie, wyświetlanie i przetwarzanie obrazów, usługi sieciowe oraz wejścia i wyjścia cyfrowe. Wszystko to w kompaktowej i wygładzonej obudowie.

Zintegrowane pozyskiwanie, wyświetlanie i przetwarzanie obrazów; Mała podstawa i gładka konstrukcja; Wydajna architektura procesora Intel®; Przystosowany do wysoce zintegrowanego podsystemu pozyskiwania obrazów Matrox Nexis; Umożliwia także pozyskiwanie sygnałów wideo standardowych i niestandardowych, analogowych i cyfrowych, w tym Camera Link®; Kompresja i dekompresja JPEG2000 w czasie rzeczywistym; Jednoczesne wyjście główne VGA analogowe oraz wyjście dodatkowe TV, VGA analogowe lub VGA cyfrowe; Wejście i wyjście audio; Oddzielne interfejsy sieciowe Ethernet i Gigabit Ethernet; Porty komunikacyjne USB 2.0, RS-232 i RS-485; Wejścia i wyjścia TTL z obsługą przemysłowych rozwiązań wejść/wyjść; Pamięć masowa dla archiwizacji obrazów wideo; Liczniki dla monitorowania całkowitej integralności systemu; Dostępny z Microsoft® Windows® XP Embedded; Programowany przy użyciu narzędzi programistycznych firmy Microsoft® oraz oprogramowania Matrox Imaging Library (MIL).

Opis

Platforma przemysłowego przetwarzania obrazów

Przemysłowy system wizyjny Matrox 4Sight M jest kompletną platformą przemysłowego przetwarzania obrazów oferującą wydajność komputera PC w kompaktowej przemysłowej obudowie. Dostarcza funkcjonalności niezbędnej do tworzenia wysokowydajnych i efektywnych cenowo systemów wizji maszynowej, obrazowania medycznego oraz nadzoru wideo. Pozyskiwanie obrazów, ich przetwarzanie i wyświetlanie wraz z możliwościami sieciowymi i wejściami/wyjściami cyfrowymi ogólnego przeznaczenia - wszystko zawarte w jednej obudowie. Wraz z przemysłowym systemem wizyjnym Matrox 4Sight M dostępna jest wypróbowana biblioteka oprogramowania Matrox Imaging Library (MIL) - programowe narzędzie rozwojowe z bogatym zestawem funkcji dla pozyskiwania, przetwarzania, analizy, wyświetlania i archiwizacji obrazów.

Architektura procesora Intel® embedded

Przemysłowy system wizyjny Matrox 4Sight M zawiera procesor Intel® Celeron® M lub Pentium® M i towarzyszący mu układ chipsetu z zintegrowanym kontrolerem graficznym. Technologia PC w Matrox 4Sight M wpływa na wysoką wydajność i tani koszt zapewniając przy tym wielofunkcyjność, a wszystko to od jednego dostawcy w pojedynczej obudowie. Dzięki przemysłowemu systemowi wizyjnemu Matrox 4Sight M nie ma potrzeby tracić czasu na integrację indywidualnych elementów systemu, mając w ten sposób więcej czasu na rozwój aplikacji. Odpowiedni dobór komponentów składowych systemu z uwzględnieniem ich długoterminowych dostaw sprawia, że Matrox 4Sight M oferuje stabilność projektową wymaganą przez firmy OEM i integratorów.

Kompletny system obrazowania

Dodając podsystem pozyskiwania obrazów Matrox Nexis do przemysłowego systemu wizyjnego Matrox 4Sight M sprawia się, że ten system staje się kompletną platformą do pozyskiwania, przetwarzania i wyświetlania obrazów pochodzącą od jednego dostawcy. Matrox Nexis składa się z różnych zdalnych głowic kamery oraz z podwójnego kontrolera kamer (CCU) i frame grabbera na pojedynczej płycie PC/104-Plus©.

Elastyczne pozyskiwanie obrazów

Przemysłowy system wizyjny Matrox 4Sight M może także pozyskiwać obrazy z różnorodnych źródeł sygnału wideo poprzez opcjonalne karty frame graberów. Możliwe jest pozyskiwanie z analogowych źródeł wideo kompozytowych CVBS, Y/C NTSC/PAL, RS-170/CCIR lub z niestandardowych ze skanowaniem ramki monochromatycznych lub RGB. Możliwe jest także pozyskiwanie z cyfrowych źródeł wideo ze skanowaniem ramki lub linii RS-422/LVDS, IEEE 1394a/b lub Camera Link®. Dzięki temu Matrox 4Sight M jest tak elastyczny, że może pozyskiwać obrazy praktycznie z każdego źródła sygnału wideo.

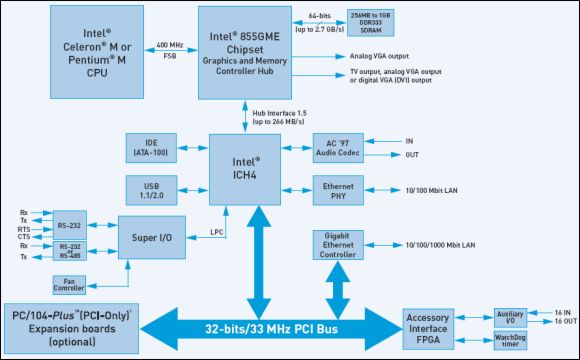

Schemat blokowy systemu wizyjnego Matrox 4Sight M

Istota funkcjonalności

Specjalnie zaprojektowany przemysłowy system wizyjny Matrox 4Sight M, tak aby obsługiwać zaawansowane aplikacje przetwarzania i analizy obrazów, jest dostępny z procesorami Intel® Celeron® M lub Pentium® M wraz z zintegrowanym kontrolerem graficznym Intel® 855GME i kontrolerem pamięci. akcelerator graficzny Intel® Extreme Graphics 2 2D/3D obsługuje DirectDraw®, niedestrukcyjne nakładkowanie na żywym wideo, skalowanie obrazu wideo oraz technologię dwumonitorową. Technologia dwumonitorowa pozwala na wyświetlanie obrazu na głównym wyjściu monitorowym analogowym VGA i równoległym wyświetlaniu obrazu na na drugim wyjściu TV, analogowym VGA lub cyfrowym DVI VGA. Matrox 4Sight M posiada liczniki nadzorujące dla automatycznego szybkiego powrotu z awarii aplikacji lub systemu.

Interfejs sieciowy i inne wejścia/wyjścia

Przemysłowy system wizyjny Matrox 4Sight M posiada interfejs sieciowy Gigabit Ethernet, który dostarcza możliwości połączenia z siecią przemysłową. Dwa insterfejsy szeregowe (jeden RS-232 i drugi RS-232/RS-485) oraz 32 przemysłowe wejścia/wyjścia cyfrowe (16 wejść i 16 wyjść) umożliwiają bezpośrednią interakcję w innymi fabrycznymi urządzeniami automatyki. Cztery interfejsy USB 2.0 mogą być użyte do podłączenia klawiatury, urządzenia wskazującego oraz innych urządzeń peryferyjnych PC.

Karty rozszerzeń

Dokładanie kart rozszerzeń Matrox oraz innych producentów jest możliwe za pomocą interfejsu PC/104-Plus© (tylko PCI). Przemysłowy system wizyjny Matrox 4Sight M może obsługiwać do trzech kart PC/104-Plus©. Usuwalna płytka z tyłu obudowy dostarcza dodatkowego dostępu do urządzeń peryferyjnych innych producentów.

Karty frame grabberów Matrox

Jako alternatywa dla podsystemu pozyskiwania obrazów Matrox Nexis, przemysłowy system wizyjny Matrox 4Sight M może być dostępny z frame grabberami Matrox Morphis Dual dla PC/104-Plus©, Matrox Meteor-II/Multi-Channel dla PC/104-Plus©, Matrox Meteor-II/Digital dla PC/104-Plus© i Matrox Meteor-II/Camera Link dla PC/104-Plus© lub adapterem Matrox IEEE 1394b PC/104-Plus©.

Frame grabberMatrox Morphis Dual dla PC/104-Plus©obsługuje pozyskiwanie obrazów ze standardowych źródeł sygnału wideo oraz kompresję / dekompresję obrazów JPEG2000 w czasie rzeczywistym. Jako frame grabber może pozyskiwać jednocześnie z dwóch niezależnych źródeł wideo lub szybko przełączać się pomiędzy wieloma źródłami wideo dla ich sekwencyjnego pozyskiwania.

Frame grabber Matrox Meteor-II/Multi-Channel dla PC/104-Plus© obsługuje pozyskiwanie obrazów z analogowych źródeł sygnału wideo monochromatycznych lub komponentowych RGB z przeplotem lub ze skanowaniem progresywnym. Frame grabbery Matrox Meteor-II/Digital dla PC/104-Plus© i Matrox Meteor-II/Camera Link dla PC/104-Plus© są dostępne dla pozyskiwania ze źródeł cyfrowego sygnału wideo ze skanowaniem obszarowym (kamery matrycowe) i linijkowym (kamery linijkowe). Dla większej ilości informacji proszę zapoznać się ze szczegółowymi opisami tych produktów.

Adapter Matrox IEEE 1394b PC/104-Plus© obsługuje urządzenia IEEE 1394a i IEEE 1394b włącznie z kamerami pracującymi w standardzie IEEE 1394 IIDC.

Środowisko programowe

Microsoft® Windows® XP Embedded

Przemysłowy system wizyjny Matrox 4Sight M dostarczany jest z preinstalowanym systemem operacyjnym Microsoft® Windows® XP Embedded. Windows® XP Embedded jest wersją Windows® XP Professional charakteryzującą się identycznym interfejsem użytkownika, niezawodnością, wydajnością, bezpieczeństwem, sieciowością i zdolnością zdalnego zarządzania, ale niższym kosztem licencji. Dodatkowo Windows® XP Embedded zawiera cechy specyficzne dla aplikacji embedded takie jak filtr zapisu. Filtr zapisu umożliwia systemowi operacyjnemu pracować w trybie tylko do odczytu z mediami przechowującymi dane. Z filtrem zapisu niespodziewany zanik zasilania nie powoduje uszkodzenia systemu operacyjnego. Programowanie aplikacji dla Microsoft® Windows® XP Embedded jest realizowane przy użyciu funkcji Win32® API za pomocą środowisk krosplatformowych (np. komputer PC podłączony do matrox 4Sight M poprzez sieć Ethernet). Windows® XP Embedded jest łatwo dostosowywany tylko do takiej funkcjonalności, jaka jest absolutnie wymagana przez daną aplikację. Przemysłowy system wizyjny Matrox 4Sight M może także pracować z systemem operacyjnym Windows® 2000 lub Windows® XP.

Matrox Imaging Library

Matrox Imaging Library (MIL) to biblioteka programistyczna wysokiego poziomu z bogatym zbiorem zoptymalizowanych funkcji dla pozyskiwania, przetwarzania, analizy, wyświetlania i archiwizacji obrazów. Dostępna jest także biblioteka programistyczna Matrox MIL-Lite dla aplikacji, które wymagają tylko pozyskiwania, wyświetlania i archiwizacji obrazów. Dla większej ilości informacji patrz: Matrox Imaging Library oraz Matrox MIL-Lite.

Dane techniczne

Płyta główna

  • format EBX (20.32 cm x 14.61 cm)
  • procesor Intel® Celeron® M 1.3 GHz lub Intel® Pentium® M 1.6 GHz
  • pamięć: slot DIMM 184-pin (256 MB, 512 MB lub 1GB PC2700)
  • akcelerator graficzny Intel® Extreme Graphics 2 2D/3D z pamięcią 64 MB (pobrana z pamięci operacyjnej)
  • jednoczesne wyświetlanie na głównym analogowym wyjściu VGA i drugim wyjściu TV, analogowym VGA lub cyfrowym VGA
  • rozdzielczość do 1600 x 1200 @ 85 Hz lub 2048 x 1536 @ 75 Hz
  • niezależne wyjście TV z możliwością wyświetlania sygnału wideo CVBS, Y/C lub RGB NTSC/PAL
  • wyjście cyfrowe VGA DVI
  • porty Ethenrent 10/100 Mbit oraz 10/100/1000 Mbit
  • 4 porty USB 2.0
  • podwójny interfejs IDE (obsługuje ATA-100)
  • 2 porty szeregowe (jeden RS-232 i jeden RS-232/RS-485)
  • wejście/wyjście audio 16-bit stereo (line level)
  • 32 zewnętrzne wejścia/wyjścia:
    - kompatybilne z TTL
    - 16 wejść i 16 wyjść (otwarty kolektor)
    - 5 to 24 VDC @ maksymalnie 100mA
    - kompatybilne z Opto 22 Snap I/O i serią G4
  • licznik nadzorujący (watchdog timer)
  • obługuje maksymalnie 3 karty rozszerzeń PC/104-Plus©
  • flash BIOS Phoenix Technologies 1 MB

Adapter Matrox IEEE 1394b PC/104-Plus© (opcjonalny)

  • 2 porty 6-pin IEEE 1394a/b
  • 1 port 6-pin IEEE 1394b (izolowany galwanicznie)
  • 4 konfigurowalne wejścia
    - opto-wyzwalanie lub wejścia użytkownika
  • 4 konfigurowalne wyjścia
    - strobowe TTL lub wyjścia użytkownika
  • zasilanie dla magistrali IEEE 1394
    - zasilanie może być kotrolowane programowo (MIL/MIL-Lite)

Matrox Nexis (opcjonalny)

Matrox Meteor-II/Multi-Channel dla PC/104-Plus© (opcjonalny)

Matrox Meteor-II/Digital dla PC/104-Plus© (opcjonalnie)

Matrox Meteor-II/Camera Link dla PC/104-Plus© (opcjonalny)

Matrox Morphis Dual dla PC/104-Plus© (opcjonalny)

Obudowa

  • blacha stalowa (1.2 mm)
  • zintegrowany wentylator 18-38 cfm
  • wymiary: 208.28 mm (D) x 83.87 mm (W) x 184.15 mm (S)

Twardy dysk

  • format 2.5"
  • odporny na wstrząsy
  • interfejs IDE (ATA/100)
  • pojemność 40 GB
  • zamontowany wewnątrz obudowy

Zasilanie

  • wejście: 100~240 VAC
  • wyjście: 12 VDC @ 16 A lub 72 W (dla procesora Intel® Celeron® M)

Informacje środowiskowe

  • temperatura działania: od 10 C do 50 C
  • wilgotność względna: do 90% (nieskondensowana)

Certyfikaty

  • UL/CUL TUV
  • FCC part 15 klasa A
  • CE klasa A
  • RoHS
  • EN55022:1995 klasa B
  • EN61000-3-2:1995 klasa D
  • EN61000-3-3:1995
  • EN61000-4-2:1995 operacyjna klasa A
  • EN6100-4-3:1995 operacyjna klasa A
  • ENV50204:1995 operacyjna klasa A
  • EN6100-4-4:1995 operacyjna klasa A
  • EN6100-4-5:1995 operacyjna klasa A
  • EN6100-4-6:1996 operacyjna klasa A
  • EN6100-4-11:1994 operacyjna klasa A/B
  • EN60721 3M5 (drgania przemysłowe)

Środowisko programowe

  • dostępny z Windows® XP Embedded
  • także może być uruchomiony z Microsoft® Windows® 2000 lub Windows® XP



Dokumenty

4sightm.pdf - Ulotka - w języku angielskim
4sightm-instmanual.pdf - Podręcznik instalacji - w języku angielskim
4sightm-swxpmanual.pdf - Podręcznik oprogramowania dla Windows XP - w języku angielskim
