Frame grabber Matrox Morphis

Frame grabber Matrox Morphis

Matrox Morphis to tani frame grabber obsługujący pozyskiwanie obrazów ze standardowych źródeł sygnału wideo. Z dwoma lub czterema dekoderami wideo. Zapewnia kompresję/dekompresję JPEG2000 w czasie rzeczywistym (opcjonalnie w wersji z dwoma dekoderami).

Karta w formacie PCIe© x1, PCI, PCI-X (tylko wersja Morphis Quad) lub PC/104-Plus©; Obsługuje pozyskiwanie obrazu wideo i/lub kompresję/dekompresję (tylko w wersja Morphis Dual); Pozyskuje ze źródeł sygnału wideo w standardzie PAL, NTSC, CCIR i RS-170; Podwójny lub poczwórny dekoder wideo dla ultra-szybkiego przełączania kanałów; Możliwość podłączenia źródeł sygnału wideo do 16 wejść FBAS lub 8 wejść Y/C lub kombinacji tych wejść; Dwa wejścia wyzwalające (tylko wersja Morphis Dual); Kompresja i dekompresja obrazów JPEG2000 w czasie rzeczywistym (tylko wersja Morphis Dual); Autentyfikacja obrazów w czasie rzeczywistym bez obciążania komputera PC (tylko wersja Morphis Dual); 16 zewnętrznych wejść/wyjść TTL i interfejs szeregowy RS-485; Timer dla monitorowania integralności całego systemu; Dostępne oprogramowanie sprzedawane niezależnie: Matrox Imaging Libray (MIL) / ActiveMIL, MIL-Lite / ActiveMIL-Lite i Matrox Inspector; Wsparcie dla systemów operacyjnych Microsoft® Windows® 2000/XP oraz Linux.

Opis

Wszechstronne zastosowanie

Matrox Morphis to rodzina efektywnych kosztowo frame grabberów bazujących na prawdziwie wszechstronnym projekcie. Matrox Morphis jako frame grabber jest idealny do zastosowań w aplikacjach nadzoru wizyjnego, gdzie wymagane jest sekwencyjne pozyskiwanie obrazów z wielu standardowych źródeł sygnału wideo z minimalnym opóźnieniem. Modułowa budowa i proste standardowe połączenia dostarczają dodatkowej elastyczności i oszczędności w aplikacjach nadzoru wizyjnego, które wymagają skalowalnej liczby wejść. Dodatkowy akcelerator kompresji / dekompresji w czasie rzeczywistym dla archiwizacji wideo i/lub dalszej transmisji dodatkowo kwalifikuje frame grabbery rodziny Matrox Morphis do zastosowań w aplikacjach nadzoru wizyjnego. Jako karta kompresji / dekompresji, Matrox Morphis idealnie nadaje się do archiwizacji standardowych obrazów medycznych i ich transmisji.

Architektura podwójnego/poczwórnego dekodera wideo

Wyszukana i wspaniale dopasowana postać rodziny frame grabberów Matrox Morphis cechuje się maksymalnie czterema dekoderami wideo, które pracując wspólnie umożliwiają bardzo szybkie przełączanie pomiędzy wieloma źródłami sygnału wideo dla pozyskiwania sekwencyjnego. Taka postać frame grabbera umożliwia jednoczesne pozyskiwanie z maksymalnie czterech niezależnych standardowych źródeł sygnału wideo. Duży dedykowany bufor gwarantuje niezawodne pozyskiwanie obrazów do akceleratora kompresji (na płycie tylko w wersji Morphis Dual) lub do pamięci operacyjnej komputera PC lub do pamięci karty graficznej komputera PC. Dodatkowo obrazy wideo mogą być podczas pozyskiwania w czasie rzeczywistym formatowane. Formatowanie obejmuje odcinanie (obszar zainteresowań - ROI), poziome i/lub pionowe odwrócenie (odbicie) oraz subpróbkowanie.

JPEG2000 w czasie rzeczywistym (tylko Morphis Dual)

Frame grabber Matrox Morphis może posiadać opcjonalny akcelerator sprzętowy dla kompresji i dekompresji obrazów JPEG2000. JPEG2000 jest standardem przemysłowym pochodzącym z grupy Joint Photographic Experts Group przeznaczonym do kompresji i dekompresji bazującej na faletkach (ang. wavelet). ten nowy standard został wprowadzony, aby dostarczyć lepszego współczynnika kompresji bez znaczącej utraty jakości lub lepszej jakości w przy zadanym współczynniku komopresji w porównaniu ze standardowym JPEG. Skomplikowany algorytm sprawia, że JPEG2000 wymaga większych mocy obliczeniowych, wymagając tym sprzętowej akceleracji dla wydajności czasu rzeczywistego przy typowych szybkościach skanowania wideo. Dla aplikacji nadzoru wideo sprzętowy akcelerator JPEG2000 może obsługiwać maksymalnie dwa standardowe strumienie wideo monochromatyczne lub kolorowe w trybie ze stratami lub bez strat. Może także obsługiwać wysokorozdzielcze formaty z dużym zakresem dynamicznym jak w aplikacjach obrazowania medycznego.

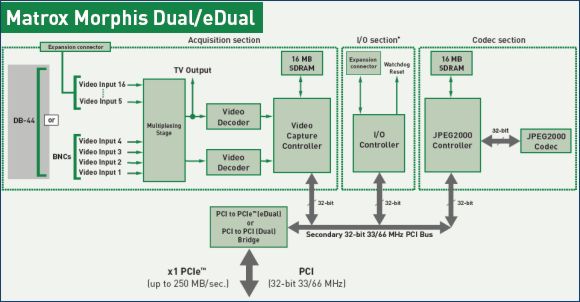

Schemat blokowy frame grabbera Matrox Morphis Dual

Autentyfikacja obrazów w czasie rzeczywistym z odciążeniem komputera PC (tylko wersja Morphis Dual)

Frame grabber Matrox Morphis posiada jednostkę autentyfikacji obrazów (odciążającą procesor komputera PC), wspomagającą identyfikację fałszerstwa obrazu. Autentyfikacja obrazu bazuje na 256 bitowym algorytmie SHA-256 (Secure Hash Algorithm) dla obliczeń odcisku oraz na 1024 bitowym standardzie szyfrowania RSA Cryptography dla szyfrowania tego odcisku. Obrazy mogą być później zweryfikowane pod kątem autentyczności poprzez porównanie na nowo obliczonego odcisku z oryginalnym zaszyfrowanym odciskiem.

Funkcjonalność akcesoriów

Oprócz podstawowych funkcjonalności pozyskiwania obrazów i kompresji / dekompresji obrazów (tylko w wersji Morphis Dual), frame grabber Matrox Morphis oferuje różne dodatkowe cechy dla uproszczenia procesu integracji. Te cechy obejmują zintegrowany licznik nadzorujący (watchdog timer) (niedostępny w wersji dla PC/104-Plus©) dla przywracania stanu po awarii aplikacji lub systemu, zintegrowane zewnętrzne wejścia/wyjścia (niedostępne w wersji dla PC/104-Plus©), które eliminują potrzebę oddzielnej karty wejść/wyjść oraz interfejs szeregowy RS-485 mapowany jako port COM komputera PC, który może być dostępny poprzez Win32® API.

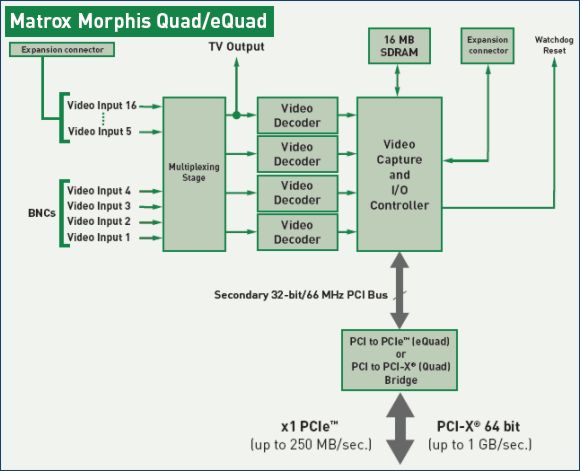

Schemat blokowy frame grabbera Matrox Morphis Quad

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® 2000, Windows® XP oraz Linux i składa się z narzędzi rozwojowych Matrox Imaging Library (MIL)/ ActiveMIL lub MIL-Lite/ActiveMIL-Lite dla tworzenia własnych aplikacji. Frame grabber Matrox Morphis jest także obsługiwany przez oprogramowanie dla interaktywnego pozyskiwania, przetwarzania, analizy i pomiarów obrazów Matrox Inspector bazujące na Windows®.

Dane techniczne

Pozyskiwanie

  • wejście analogowe composite (CVBS) lub Y/C NTSC/PAL
  • wejście analogowe composite RS-170/CCIR
  • architektura podwójnego/poczwórnego dekodera wideo dla:
    - bardzo szybkiego przełączania pomiędzy wieloma kanałami
    - jednoczesnego pozyskiwania z dwóch/czterech niezależnych źródeł wideo
  • digitalizacja kwadratowego piksela
  • obcinanie wejścia (pozyskiwanie obszaru zainteresowań - ROI)
  • poziome i/lub pionowe odwracanie (odbijanie) obrazu
  • subpróbkowanie do 1/16 pola lub ramki
  • ustawiane wzmocnienie AGC (zamrażanie z ręcznym dostrojeniem)
  • formaty piksela: spakowany BGR32, spakowany BGR24, planarny RGB, spakowany YUV422 i MONO8
  • opto-isolowane wejścia wyzwalające (synchronizowane do wideo)
  • możliwość podłączenia i przełączania pomiędzy 16 wejściami CVBS lub 6 wejściami Y/C lub kombinacją tych wejść

Kompresja/dekompresja (tylko Morphis Dual)

  • kompresja/dekompresja JPEG2000
  • obsługa trybów kompresji ze stratami (faletki 9/7) i bez strat (faletki 5/3)
  • obsługuje obrazy/wideo monochromatyczne (do 12 bitów na piksel) i kolorowe (YUV422)
  • zarządza dużymi obrazami (np. większymi niż 1024 x 1024) używając taflowania
  • programowalny wspólczynnik kwantyzacji, docelowy rozmiar i jakość
  • wydajność czasu rzeczywistego przy jednoczesnym przetwarzaniu dwóch strumieni wideo

Autentyfikacja obrazów

  • generacja odcisku obrazu na bazie algorytmu SHA 256-bitowego
  • szyfrowanie odcisku obrazu na bazie standardu kryptograficznego RSA 1024-bitowego
  • wykonywana po pozyskaniu lub kompresji (jeżeli obecna) obrazu z szybkością do 35 ramek na sekundę

Interfejs hosta

  • 32-bitowa magistrala PCI master/slave 33/66 MHz dla frame grabbera Matrox Morphis Dual, 64-bitowa magistrala PCI 33/66 MHz 5/3.3 V oraz 64-bitowa magistrala PCI-X 66/100/133 MHz dla frame grabbera Matrox Morphis Quad
  • uniwersalne złącze krawędziowe 32-bitowe dla frame grabbera Matrox Morphis Dual i uniwerslane złącze krawędziowe 64-bitowe dla karty frame grabbera Matrox Morphis Quad
  • interfejs magistrali PCIe© x1 dla Matrox Morphis eDual i eQuad
  • przerwania dla startu i zakończenia pola, ramki i pozyskiwania sekwencyjnego

Opis konektorów

Interfejs RS-485 (niedostępny w wersji dla PC/104-Plus©)

  • obsługuje sygnały RX i TX
  • tryb pracy półdupleksu
  • mapowany jako port COM komputera PC (widoczny dla systemu operacyjnego)

Wymiary i informacje środowiskowe

  • MOR/2VD/J2K, MOR/2VD/J2K/HD, MOR/2VD, MOR/2VD/HD, MOR/4VD i MOR/J2K: 16.7 cm L x 10.7 cm H
  • MOR+/2VD/J2K, MOR+/2VD i MOR+/J2K: 9.0 cm L x 9.6 cm H
  • MOR-4COMP: 5.6 cm L x 9.1 cm H
  • MOR-IO: 6.9 cm L x 10.7 cm H
  • temperatura pracy: 0° C - 55° C (32° F - 131° F)
  • wilgotność względna: do 95% (nieskondensowana)
  • FCC klasa B for PCI(-X) i FCC klasa A dla PC/104-Plus©
  • CE klasa B for PCI(-X) i CE klasa A dla PC/104-Plus©
  • RoHS

Środowisko programowe

  • sterowniki dla Microsoft® Windows® 2000 i XP oraz dla Linux'a
  • programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu DLL (MIL/MIL-Lite) za pomocą Microsoft® Visual C++® (.NET 2003)
  • programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu ActiveX (OCX) ActiveMIL / ActiveMIL-Lite) za pomocą Microsoft® Visual Basic® .NET 2003 lub C++® .NET 2003
  • programowanie pod kontrolą systemu operacyjnego Linux przy użyciu MIL/MIL-Lite z GCC (GNU Compiler Collection)

Dokumenty

morphis.pdf - Ulotka - w języku angielskim
morphis-instmanual.pdf - Podręcznik instalacji - w języku angielskim
